在工業自動化與精密測量領域，光柵尺作為一種高精度的位移傳感器，扮演著至關重要的角色。無論是全新的還是二手的設備，其核心工作原理是一致的，而正確的維護則是確保其長期穩定運行的關鍵。本文將簡要介紹光柵尺的工作原理，并概述其維護方法，同時關聯光柵光幕和行程開關在相關系統中的作用。

一、二手光柵尺的工作原理

光柵尺，本質上是一種利用光學原理進行位移測量的傳感器。它的核心部件包括標尺光柵（主尺）和指示光柵（讀數頭）。

1. 基本構成：標尺光柵通常是一根帶有密集、等間距刻線的玻璃或金屬尺。指示光柵上有類似的刻線，并與標尺光柵保持一個微小的間隙平行放置。
2. 莫爾條紋效應：當兩片光柵以微小夾角重疊時，光線透過會產生明暗相間的條紋，稱為莫爾條紋。指示光柵相對于標尺光柵移動時，莫爾條紋會產生上下移動。
3. 光電轉換：在讀數頭內部，有光源（如LED）和光電接收元件（如光電二極管陣列）。光線透過運動的光柵對，形成的莫爾條紋光強變化被光電元件接收，并轉換為電信號。
4. 信號處理：這些電信號通常是相位差90度的兩路正弦波（A相和B相）。通過電子線路進行放大、整形和細分，不僅可以測量位移量，還能通過兩路信號的相位關系判斷移動方向。位移數據被轉換為數字信號（如TTL方波或模擬正弦波）輸出給數控系統或顯示儀表。

對于二手光柵尺，其工作原理完全相同，但其性能可能因使用歷史、磨損或環境影響而有所變化，因此理解和維護顯得更為重要。

二、光柵尺的維護方法

良好的維護能極大延長光柵尺壽命，尤其是對于二手設備，可以恢復或保持其精度。

1. 日常清潔與防污：

• 定期用無水酒精和柔軟棉布輕輕擦拭標尺光柵的刻線面和讀數頭的玻璃窗。避免使用任何有機溶劑或腐蝕性液體。

• 確保光柵尺全程無油污、灰塵和切屑堆積。安裝防護罩是有效的預防措施。

1. 機械安裝檢查：

• 確保安裝牢固，避免振動。檢查讀數頭與標尺光柵的間隙是否恒定，平行度是否在允許范圍內（通常由制造商規定）。

• 對于二手尺，需特別檢查安裝基面是否平整，固定螺絲有無松動。

1. 電氣連接與信號檢查：

• 定期檢查電纜有無破損、接頭是否松動或氧化，尤其是移動部位的電纜，防止疲勞斷裂。

• 使用示波器或廠家提供的診斷工具監測輸出信號的波形、幅值和穩定性。信號衰減或畸變往往是故障前兆。

1. 環境控制：

• 避免在強振動、強電磁干擾源附近使用。

• 控制環境溫度，避免劇烈變化，防止冷凝水產生。

• 防止切削液、冷卻液直接濺射到光柵尺上。

1. 定期校準：

• 對于精度要求高的場合，或二手設備初次安裝后，建議使用激光干涉儀等高精度儀器進行線性精度和重復定位精度的校準與補償。

三、關聯組件：光柵光幕與行程開關

在自動化系統中，光柵尺常與其他傳感器協同工作：

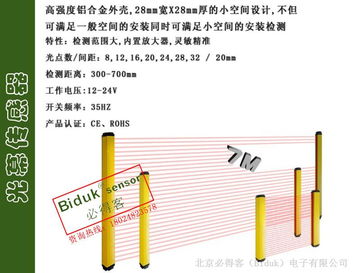

• 光柵光幕：這是一種安全防護傳感器，原理與光柵尺有相似之處（利用紅外光束形成光幕），但目的不同。它用于危險區域（如沖壓機械、機器人工作區）的人身安全防護。當人體或物體遮擋光束時，它會立即發出停機信號。其維護重點在于保持發光器和接收器鏡面的清潔，并定期進行功能安全測試。
• 行程開關（限位開關）：這是一種機械式位置傳感器。它通常安裝在機床或運動軸行程的末端，用于設定物理極限位置，防止光柵尺讀數失效時發生超程碰撞事故。維護時需檢查其動作是否靈活、觸點是否良好，并確保其安裝位置牢固、準確。

###

二手光柵尺作為一種經濟高效的精密測量解決方案，其價值依賴于對原理的深刻理解和對細節的精心維護。通過保持光學部件的清潔、確保機械安裝的穩定、監控電氣信號的完好，并理解其與光柵光幕（安全防護）、行程開關（極限保護）在系統中的協同關系，可以最大程度地保障測量系統的可靠性與長期精度，為設備的安全穩定運行奠定堅實基礎。
